Q41F/H浮動式球閥浮動球閥適用于Class150～Class1500、PN16～PN100、JIS 10K～JIS 20K的各種管路上，用于截斷或接通管路中的介質，選用不同的材質，可分別適用于水、蒸汽、油品、硝酸、醋酸、氧化性介質、尿素等多種介質。

本產品可廣泛應用于造紙、石化、化工、冶金、電力、環保、石油、輕工等工業部門的自動化控制系統中。

應用規范

• 設計制造造GB12235-89
• 結構長度按GB12221-89
• 法蘭尺寸按JB/T79-94
• 閥門檢查和試驗按APID.598

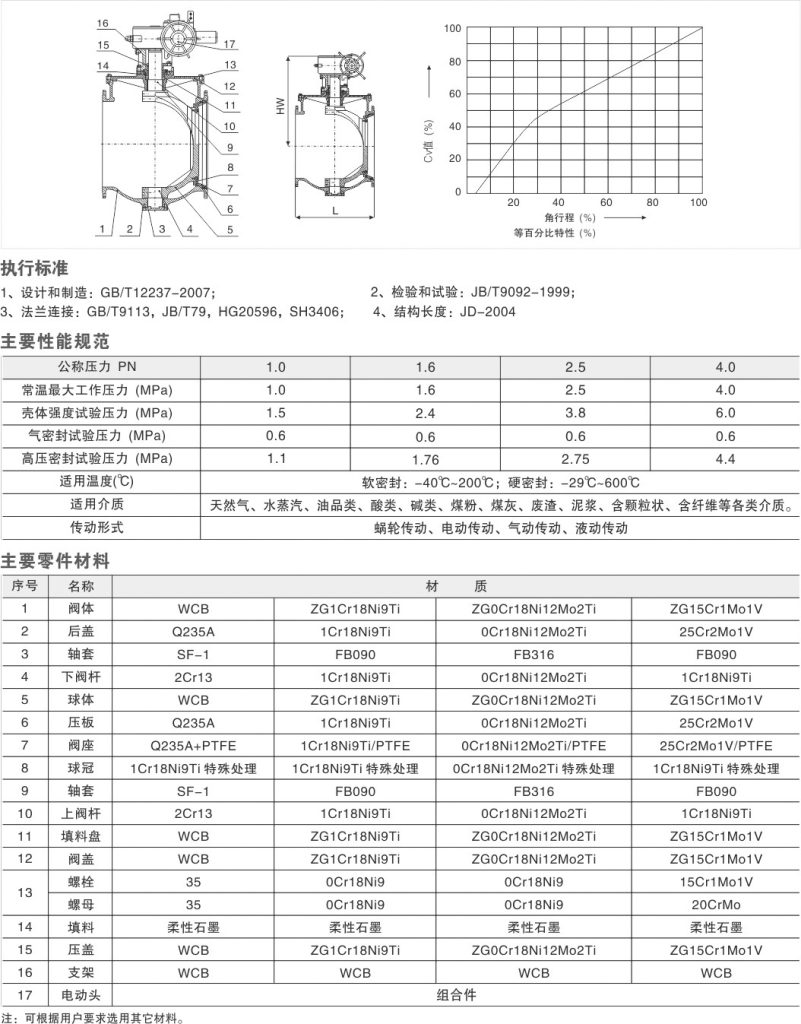

上裝式偏心半球閥是在吸收消化國內外的先進技術而研發成功的新產品，它是將金屬球冠固定在偏心球體上，通過偏心曲軸的90度旋轉，實現閥門的啟閉，與金屬球冠密封面接觸的金屬閥座在軸向和徑向浮動，以補償球冠與閥座的配合。該閥應用于石油、化工、電力和冶金等行業，閥門結構采用偏心楔緊原理，通過傳動機構達到閘緊、調節、關閉的目的，密封圈與球冠都是金屬面環帶硬面接觸密封，雙偏心結構閥門在開啟時球體藏于閥腔內，流通截面大，且閥門不被沖刷，無流阻。關閉時閥芯不被沖刷，關閉時閥芯球面沿閥座漸進，具有剪切功能，有效地切除結垢障礙，實現可靠密封。它對容易結垢的介質輸送特別有效。本閥半球是將金屬球冠固定在偏心球體上，在球體上裝不同合金的球冠，閥座也作相應堆焊合金，經特殊的處理，密封面組合成防腐、耐磨、耐高溫等各種類型，滿足不同場合需求。閥座與球冠留有補償量，當閥座磨損后，關閉時再轉動少許，仍能可靠密封，延長使用壽命。本閥的最大的特點是在工況裝置系統卸壓后，閥門可在線檢查和維修，檢修時只需打開閥蓋吊出球冠和支承體而不必將整個閥門從管道上卸下來。

主要用途

• 適用于清水、原水(含泥砂)、污水、海水、蒸氣、油、氧化鋁、城市采暖供熱等要求嚴格的系統中。
• 軟密封偏心半球閥適用溫度-40攝氏度~200攝氏度;而硬密封偏心半球閥適用溫度為常溫至600攝氏度左右。
• 適用于水壩底部放空閥和控制閥(高流速狀態)，煤粉灰渣，適用于液態、固態兩相混流或液態輸送中化學反應有結晶析出或結垢的工業管道輸送。產品結構特點根據顧客所器介質、溫度要求不同，球冠采用鉻鉬、釩合金，閥座堆焊鉻、鉬合金、鉻合金、不銹鋼合
• 金滿足不同料漿輸送的需要。
• 適用于泵輸送系統的閥門，如加壓系統，中央空調系統。
• 適用于自來水系統，煤氣系統，天然氣系統等地下管線。

雙偏心半球閥是在吸收消化國內外的先進技術而研發成功的新產品，應用于石油、化工、電力和冶金等行業。它設計獨特、結構新穎。閥門結構采用偏心契緊原理，通過傳動機構達到閘緊、調節、關閉的目的，密封圈與球體都是金屬面環帶硬面接觸密封，雙偏心結構閥門在開啟時球體藏于閥腔內，流通截面大，且閥門不被沖刷，無流阻。關閉時閥芯不被沖刷，關閉時閥芯球面沿閥座漸進，具有剪切功能，有效地切除結垢障礙，實現可靠密封。它對容易結垢的介質輸送特別有效。閥門與半球采用雙金屬，在球體上堆焊不同的合金，閥座也作相應堆焊合金，經特殊的處理，密封面組合成防腐、耐磨、耐高溫等各種類型，滿足不同場合需求。閥門密封嚴緊，輸送有害氣體可達零泄漏。閥座與球體留有補償量，當閥座損后，關閉時再轉動少許，仍能可靠密封，延長使用壽命。

產品說明

雙偏心式半球閥是一種新型閥門，是為解決溶液及礦漿等兩相流體介質輸送中的技術難題而研制開發的新型產品。它的開發成功，為化工、石油、燃氣、冶金、電力等工業部門溶液工藝流程中為易沉淀結垢、結晶、析出而影響流程的困境中提供了可靠的控制閥門，為提高我國工業管道裝備水平提供了新型優異產品。本公司自行研制開發的V型偏心調節球閥、側裝式偏心半球閥、頂<上>裝式偏心半球閥、全通徑偏心半球閥四大系列產品，是工業生產中兩相流體介質管道輸送的理想控制設備，其結構上采用偏心-楔緊原理，通過傳動機夠達到閘緊、調節、啟閉的作用。如下圖圓偏心及其展開平面圖上楔形角變化圖。

本產品結構新穎、性能穩定、開啟迅速輕便、磨損自行補償，密封可靠耐用，易用調整維修直通式結構流通面積大，較截止閥、蝶閥等閥門阻力小，系統降壓小，能自行破除結垢，方便啟閉，無“死區”，客服了閘閥、球閥、截止閥等易結疤、易堵塞、易泄漏壽命短等弊端，顯示其獨特的優越性。雙偏心式半球閥系列產品，貫徹了國家標準GB91131.1-2000尺寸系列法蘭連接，便于安裝及替代現有閥門品種，亦可根據用戶需要的連接尺寸系列安排生產，適應不同工況調節下的需要。

雙向承壓球面旋球閥具有結構簡單、操作方便、密封性能好等優點，廣泛應用于石油、化工、電力、冶金等工業領域，特別是在高壓、高溫、腐蝕等惡劣工況下表現出色。同時，球面旋球閥也具有一定的流量調節性能，可根據需要進行流量調節。

主要用途

雙向硬密封旋球閥廣泛應用于水泵出口、管網系統特別是市政、消防等網狀、環形管網，這此類雙向流工況，該閥一臺相當于兩臺普通單向
密封閥門，具有很高的性價比。可應用于治金、石化、電力、化工、環保、市政等行業和部門管網系統介質的啟閉與調節

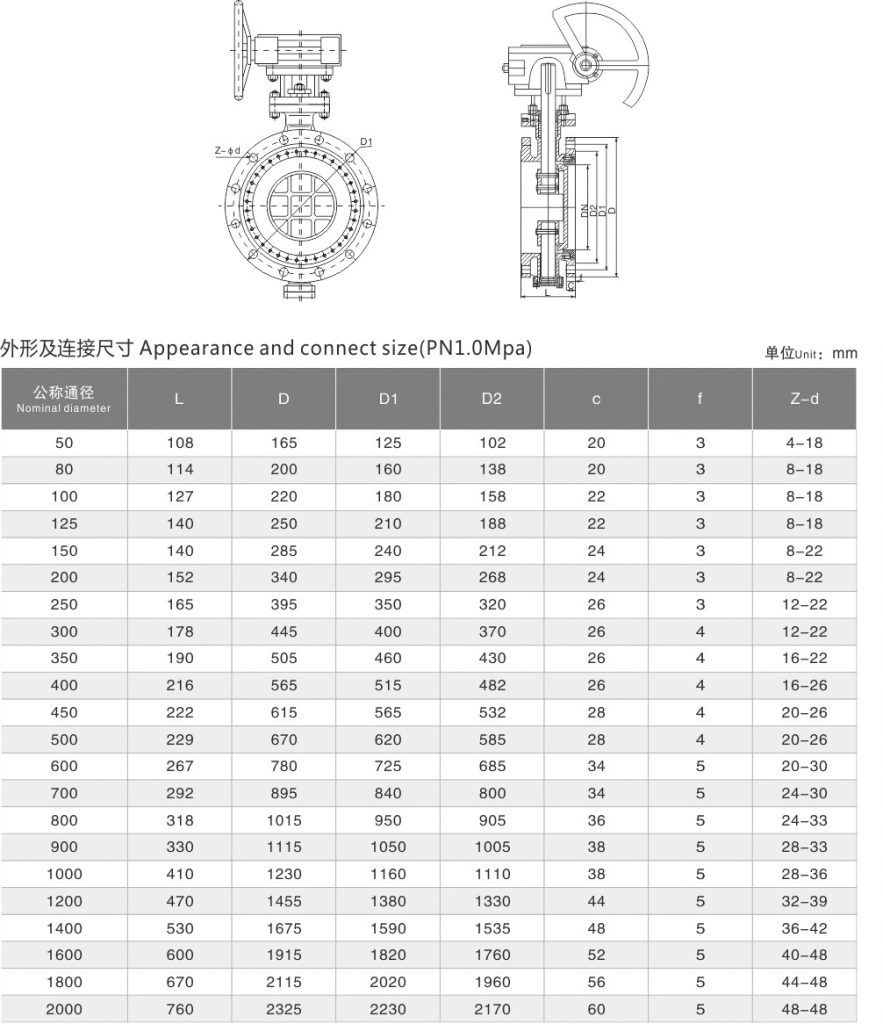

結構圖

產品口徑：DN50-1600
產品壓力：1.0-10.0Mpa
產品材質：鑄鋼、不銹鋼等

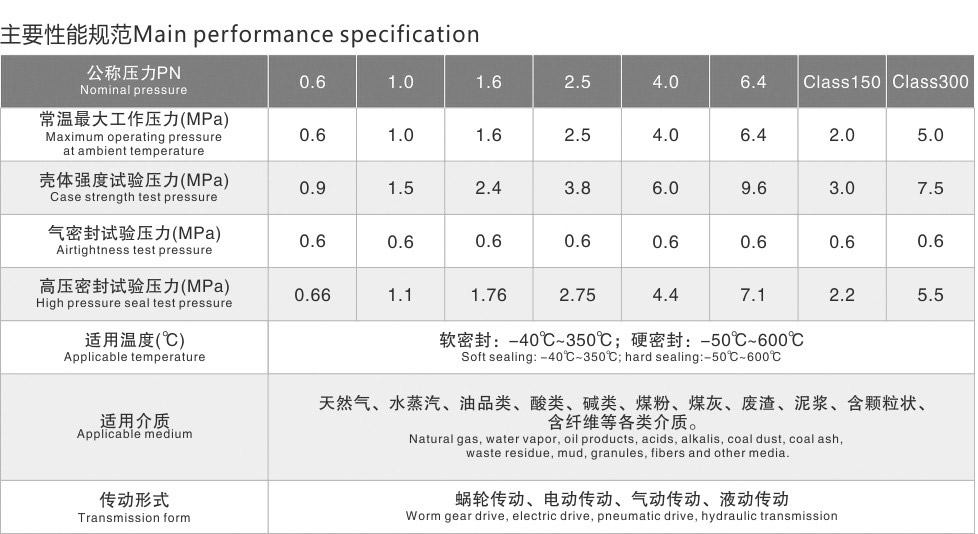

產品概括

• 生產標準：國家標準GB、機械標準JB、化工標準HG、美標API、ANSI、德標DIN、日本JIS、JPI、英標BS生產。
• 閥體材質：銅、鑄鐵、鑄鋼、碳鋼、WCB、WC6、WC9、20#、25#、鍛鋼、A105、F11、F22、不銹鋼、304、304L、316、316L、鉻鉬鋼、低溫鋼、鈦合金鋼等。
• 工作壓力：1.0Mpa-50.0Mpa。
• 工作溫度：-196℃-650℃。
• 連接方式：內螺紋、外螺紋、法蘭、焊接、對焊、承插焊、卡套、卡箍。
• 驅動方式：手動、氣動、液動、電動。

偏心半球球閥結構長度、閥蘭尺寸
